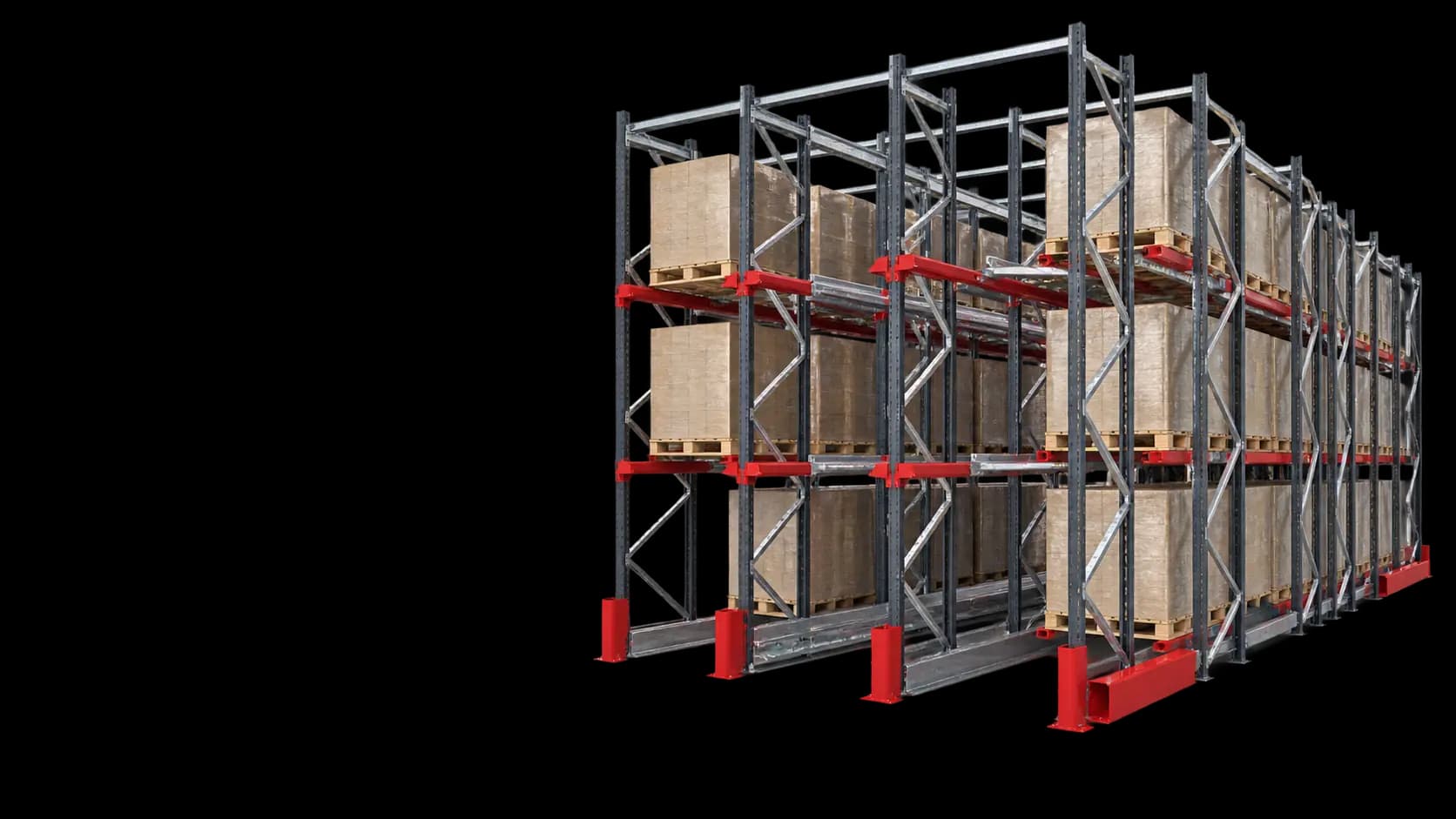

Проектная визуализация системы хранения: набивные drive-in / drive-through
02 · Проектный расчёт

Набивные Drive-In / Drive-Through

Высокоплотное хранение однородных партий в глубоких паллетных каналах.

Рассчитать систему →Добавить на план склада
ГрузПаллеты одного типоразмера
ДоступК каналу
ПотокLIFO / FIFO по схеме доступа
01 / Варианты

Подтипы решения

01Drive-In
02Drive-Through
03Холодильное исполнение
02 / Состав

Узлы и компоненты

  1. 1
    РамыДля «Набивные» количество узла «Рамы» фиксируется в спецификации.
  2. 2
    Консоли каналовДля «Набивные» количество узла «Консоли каналов» фиксируется в спецификации.
  3. 3
    НаправляющиеДля «Набивные» количество узла «Направляющие» фиксируется в спецификации.
  4. 4
    Стопоры и защита въездаДля «Набивные» количество узла «Стопоры и защита въезда» фиксируется в спецификации.
Фотогалерея / 6 сценариев

Шесть фотореалистичных сценариев показывают именно конструкцию «Набивные» в разных рабочих ракурсах. Изображения поясняют компоновку, но не заменяют рабочий проект.

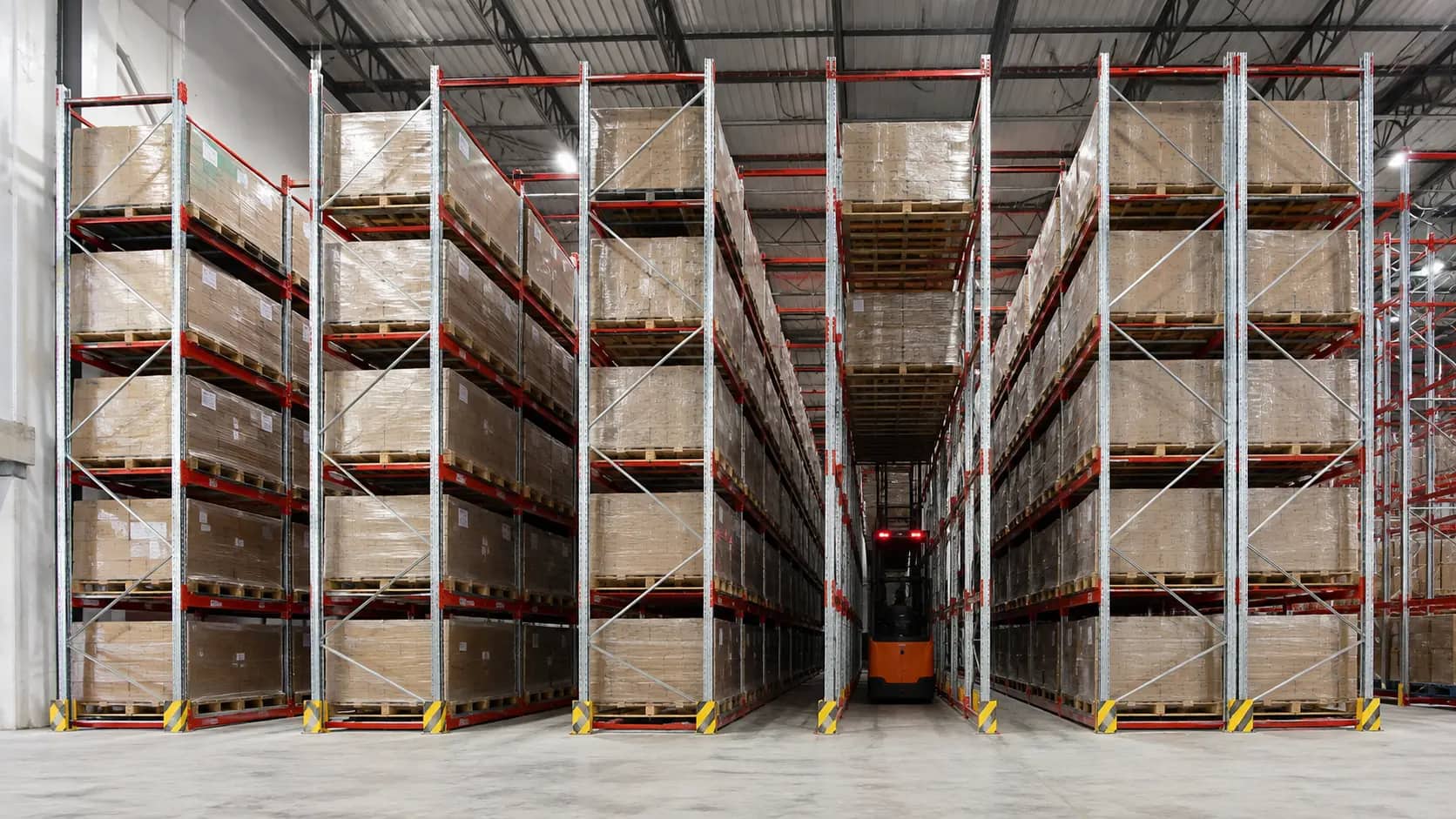

Набивные Drive-In / Drive-Through: рабочий проход и нагруженные ряды в масштабе склада
01 · Общий видРабочий проход и нагруженные ряды в масштабе склада

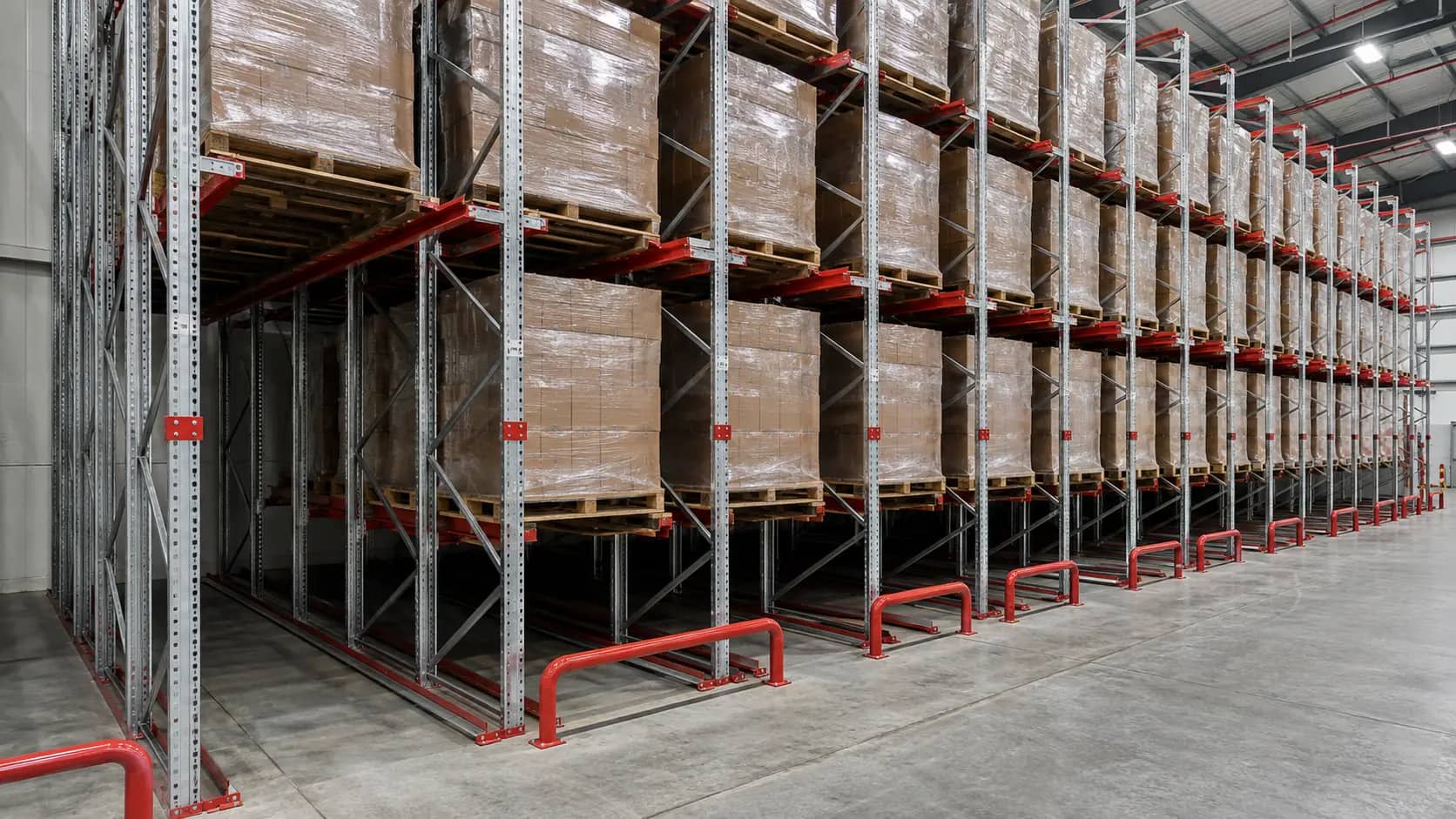

Набивные Drive-In / Drive-Through: стойки, уровни, опирание груза и защитный контур
02 · КонструкцияСтойки, уровни, опирание груза и защитный контур

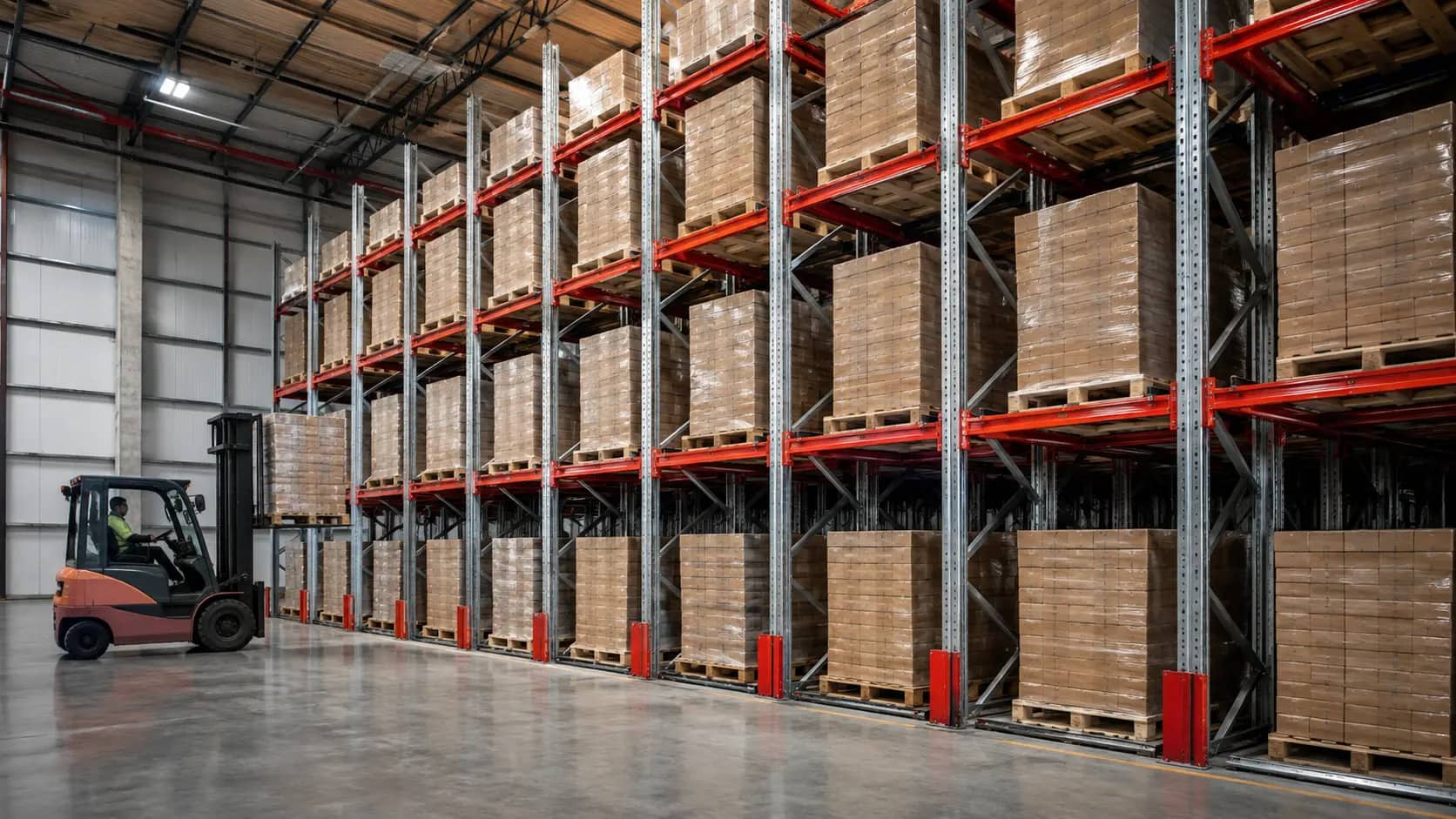

Набивные Drive-In / Drive-Through: доступ к грузу и зона выполнения складской операции
03 · Рабочий фронтДоступ к грузу и зона выполнения складской операции

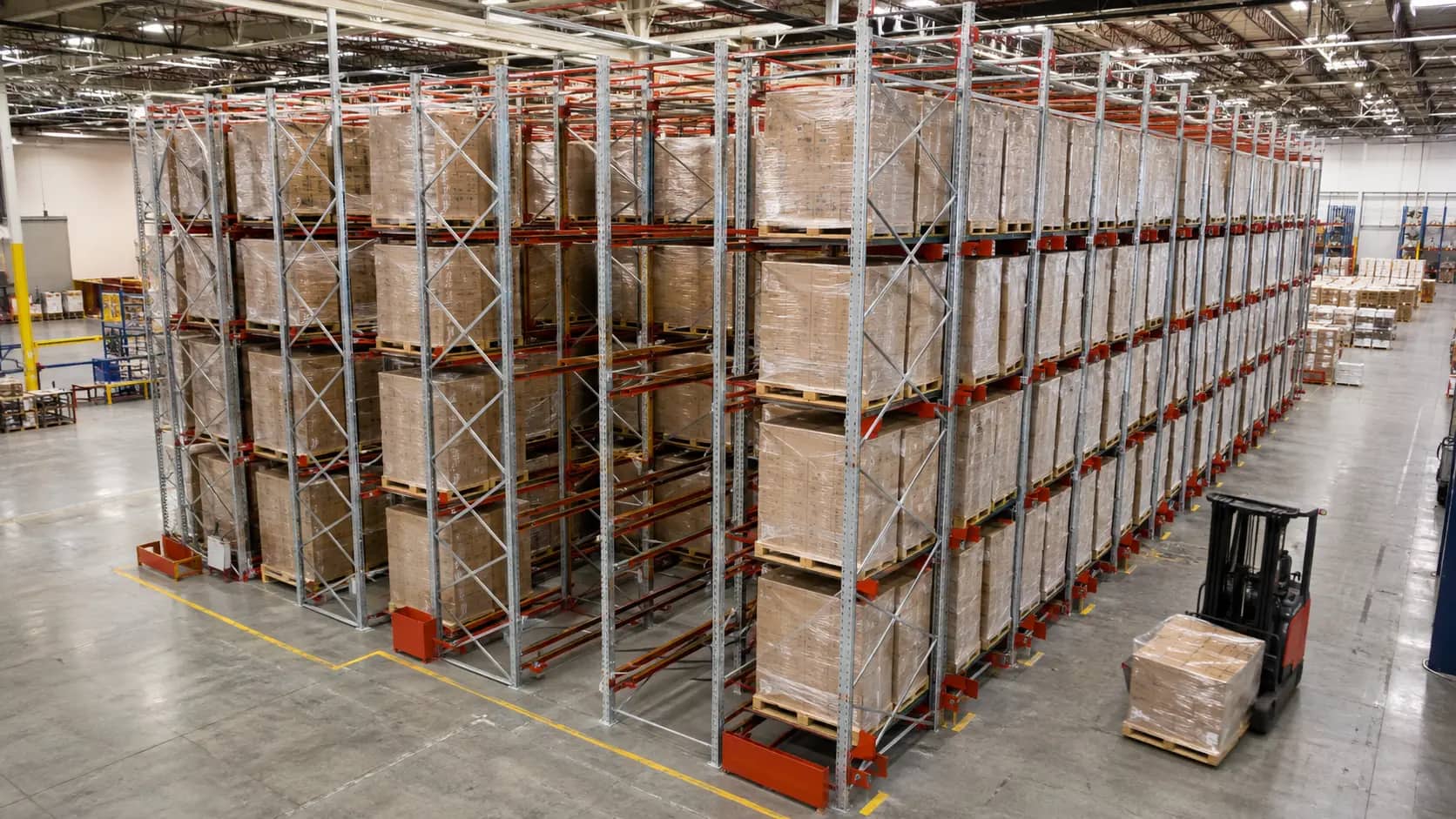

Набивные Drive-In / Drive-Through: повторяемость модулей и компоновка внутри здания
04 · Глубина системыПовторяемость модулей и компоновка внутри здания

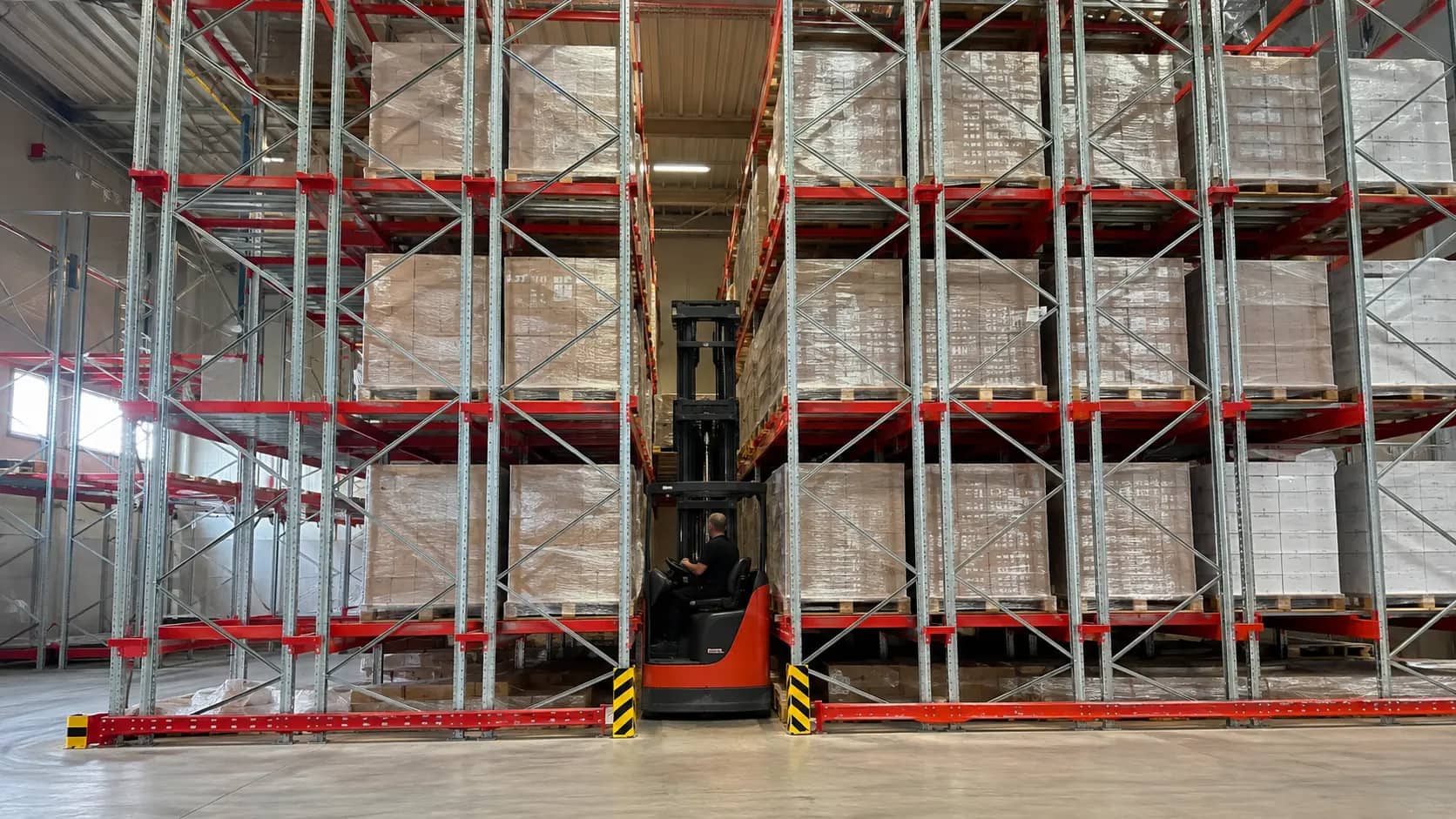

Набивные Drive-In / Drive-Through: сценарий пополнения, хранения или отбора
05 · ЭксплуатацияСценарий пополнения, хранения или отбора

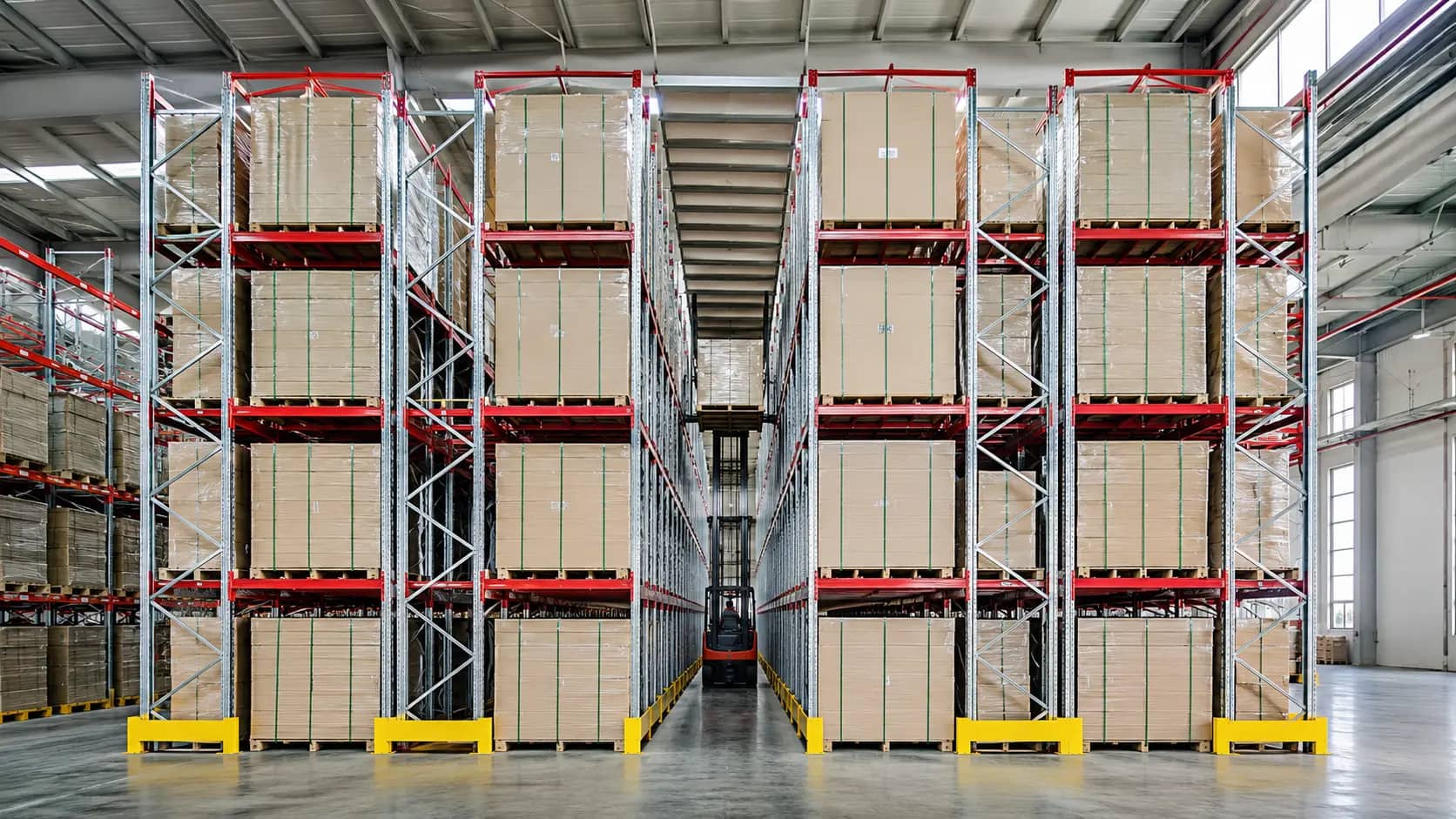

Набивные Drive-In / Drive-Through: завершённая складская зона с соответствующей конструкцией
06 · Готовый объектЗавершённая складская зона с соответствующей конструкцией
03 / Руководство по выбору

Набивные Drive-In / Drive-Through: расчёт и проектирование

Для системы «Набивные» разобраны назначение, конфигурация, предварительный расчёт, планировка и эксплуатационные ограничения.

01

Набивные Drive-In / Drive-Through: назначение и область применения

Набивные Drive-In / Drive-Through предназначены для категории «паллеты одного типоразмера» при доступе «к каналу» и потоке «LIFO / FIFO по схеме доступа». Высокоплотное хранение однородных партий в глубоких паллетных каналах. Для запроса «набивные стеллажи Drive-In для паллет» сначала сопоставляют единицу хранения, число SKU, оборачиваемость и способ обработки, а уже затем конфигурацию и состав секции.

Ключевые параметры груза

Для системы «Набивные» фиксируют фактические габариты, максимальную массу, тару, способ опирания и частоту обращения к каждой группе запасов.

02

Как выбрать конфигурацию

Набивной блок выбирают для больших однородных партий с небольшим числом SKU, потому что отдельная паллета внутри глубокого канала не имеет независимого фронтального доступа. Односторонний Drive-In обычно обслуживает LIFO, а FIFO требует сквозного Drive-Through или иной подтверждённой организации потока.

Проверяем до выбора

Для «Набивные» сопоставляют груз «паллеты одного типоразмера», требуемый доступ, оборачиваемость, число SKU и совместимость с фактической складской техникой.

03

Что входит в предварительный расчёт

Для «Набивные» предварительный расчёт связывает геометрию линии и уровней с выбранной единицей хранения. В состав рассматриваемой системы входят рамы, консоли каналов, направляющие, стопоры и защита въезда; варианты исполнения: drive-in, drive-through, холодильное исполнение. Результат ограничен номинальной вместимостью и предварительным перечнем компонентов: профиль, узлы и нагрузки подтверждаются инженером по исходным данным объекта.

Выход предварительного расчёта

Для «Набивные» получаете геометрию линии, номинальное количество мест и предварительный состав — исходные данные для инженерной проверки и коммерческого предложения.

04

Размещение в проекте склада

Погрузчик заезжает внутрь канала, поэтому на схеме важны ширина кабины и мачты, направляющие, защита въезда, ровность пола, глубина блока и безопасный манёвр перед каналом. Один канал назначают совместимой партии и типоразмеру поддона; смешение несовместимых паллет создаёт риск неправильного опирания.

Проверка планировки

При размещении «Набивные» на масштабе сверяют колонны, ворота, стены, технику, рабочие и поперечные проходы, зоны приёмки, отбора, пополнения и отгрузки.

05

Эксплуатация и развитие системы

Работа строится по дисциплине заполнения канала от дальней позиции к фронту и обратного отбора. Осмотры концентрируются на направляющих, консолях, стойках у въезда и следах контакта техники; повреждённый элемент выводят из эксплуатации до оценки компетентным специалистом. Для согласования «Набивные» передают план здания, характеристики пола и техники, максимальные нагрузки и схему обработки груза; эти данные отделяют предварительный расчёт от рабочей документации.

Контроль в эксплуатации

Для «Набивные» маркировка нагрузок, периодические осмотры, фиксация повреждений и согласование перестановки уровней сохраняют расчётную схему оборудования.

04 / Отрасли

Где рассматривают Набивные

Ссылки ведут на самостоятельные отраслевые сценарии; применимость «Набивные» подтверждается грузом, потоком, техникой и условиями конкретной площадки.

Промышленные отрасли

Химическая и нефтехимическая промышленность

Для задачи «Химическая и нефтехимическая промышленность» система «Набивные» проектируется под груз «Паллеты одного типоразмера» и доступ «К каналу». Ключевая проверка: разные классы грузов и требования к раздельному размещению; в состав решения может войти поддоны, защитные элементы и маркировка по заданию.

Решение для отрасли →Производство

Сырьё, материалы и комплектующие

Для задачи «Сырьё, материалы и комплектующие» система «Набивные» проектируется под груз «Паллеты одного типоразмера» и доступ «К каналу». Ключевая проверка: контроль партий и доступности критичных компонентов; в состав решения может войти паллетные, полочные и среднегрузовые зоны.

Решение для отрасли →Производство

Готовая продукция и упаковка

Для задачи «Готовая продукция и упаковка» система «Набивные» проектируется под груз «Паллеты одного типоразмера» и доступ «К каналу». Ключевая проверка: связь упаковки, маркировки, контроля и отгрузки; в состав решения может войти полочные участки для упаковки и штучной комплектации.

Решение для отрасли →Склад и логистика

Распределительные центры

Для задачи «Распределительные центры» система «Набивные» проектируется под груз «Паллеты одного типоразмера» и доступ «К каналу». Ключевая проверка: высокая оборачиваемость и пики отгрузки; в состав решения может войти доковое оборудование, ограждения и разметка.

Решение для отрасли →Склад и логистика

3PL и ответственное хранение

Для задачи «3PL и ответственное хранение» система «Набивные» проектируется под груз «Паллеты одного типоразмера» и доступ «К каналу». Ключевая проверка: разделение клиентских остатков; в состав решения может войти модульные паллетные и полочные линии.

Решение для отрасли →Производство

Пищевые склады

Для задачи «Пищевые склады» система «Набивные» проектируется под груз «Паллеты одного типоразмера» и доступ «К каналу». Ключевая проверка: раздельные потоки сырья и готовой продукции; в состав решения может войти оцинкованные исполнения по подтверждённой спецификации.

Решение для отрасли →Специальные условия

Холодильные и морозильные склады

Для задачи «Холодильные и морозильные склады» система «Набивные» проектируется под груз «Паллеты одного типоразмера» и доступ «К каналу». Ключевая проверка: высокая стоимость охлаждаемого объёма; в состав решения может войти защита въезда и направляющие.

Решение для отрасли →
05 / Ход работ

13 этапов для системы «Набивные»

Для системы «Набивные Drive-In / Drive-Through» каждый этап адаптирован под груз, технологию доступа и состав оборудования. Версии исходных данных, проекта и спецификации не подменяют друг друга.

  1. 01

    Приём задачи

    Фиксируем запрос на «Набивные Drive-In / Drive-Through»: груз — Паллеты одного типоразмера, доступ — К каналу, поток — LIFO / FIFO по схеме доступа.

  2. 02

    Квиз и исходные данные

    Квиз для «Набивные» собирает размеры и массу груза, параметры здания, техники, проходов и требуемой вместимости.

  3. 03

    План склада

    На плане проверяем, как ряды «Набивные» помещаются между колоннами, воротами и инженерными зонами без пересечения рабочих проходов.

  4. 04

    Инженерный расчёт

    Для «Набивные» рассчитываем геометрию, число модулей и уровней, номинальную вместимость и пользовательские нагрузки под паллеты одного типоразмера.

  5. 05

    Коммерческая спецификация

    Состав «Набивные» раскладываем по узлам: Рамы, Консоли каналов, Направляющие; варианты исполнения — Drive-In, Drive-Through, Холодильное исполнение.

  6. 06

    Согласование и договор

    Согласовываем границы поставки «Набивные», сроки, монтаж, исходные допущения и позиции, требующие инженерного подтверждения.

  7. 07

    Производственное задание

    В производство передаём утверждённую версию проекта «Набивные» с размерами, узлами, количеством и маркировкой элементов.

  8. 08

    Изготовление

    Элементы системы «Набивные» изготавливаются по утверждённым чертежам; самовольная замена профиля или узла не допускается.

  9. 09

    Контроль и комплектация

    Проверяем количество и маркировку компонентов «Набивные», покрытие, комплект крепежа, защит и сопроводительные документы.

  10. 10

    Отгрузка

    Пакеты «Набивные» формируем по очередности монтажа, чтобы рамы, уровни и защита поступали на объект комплектно.

  11. 11

    Доставка

    Маршрут и разгрузку «Набивные» планируем с учётом длины элементов, массы пакетов, подъезда и места временного складирования.

  12. 12

    Монтаж и приёмка

    Ряды «Набивные» собираем по рабочему проекту, проверяем геометрию, анкеровку, защиты, маркировку нагрузок и комплектность.

  13. 13

    Сервис и развитие

    Для «Набивные» сохраняем историю осмотров, повреждений и изменений; расширение выполняем только по совместимым элементам и актуальной версии проекта.

07 / Опросный лист

Опросный лист: Набивные Drive-In / Drive-Through

Подтвердите исходные данные для системы «Набивные Drive-In / Drive-Through». Ответы станут параметрами этого стеллажа в проектировщике склада.

Подтверждено 0 из 6 вопросовПараметры сохраняются автоматически в этом браузере.
Вопрос 1 из 6Какая паллета входит в канал?
Какая паллета входит в канал?

Подтвердите тип, габариты, фиксацию и состояние паллеты.

Тип поддона
Выберите один вариант.
Груз зафиксирован
Выберите один вариант.
Состояние поддонов
Выберите один вариант.
Какая паллета входит в канал?
21 связанных параметровОдин набор значений используется в опросном листе и проектировщике склада.

Набивные Drive-In / Drive-Through

Параметры для предварительного расчёта и размещения

Тип поддона
Поддон EUR / EPAL · 800×1200 мм
Ширина груза с выступами
800 мм
Глубина груза с выступами
1200 мм
Высота груза с поддоном
1450 мм
Груз зафиксирован
Да
Состояние поддонов
Смешанный оборотный парк
Масса паллеты
800 кг
SKU / партий одновременно
6 шт.
Логика потока
LIFO
Принятая заполняемость каналов
85 %
Схема доступа
Drive‑In · с одной стороны
Каналов
8 шт.
Паллет в глубину
6 шт.
Шаг канала
1.15 м
Шаг паллеты в глубину
1.35 м
Зазор техники в канале
150 мм
Высота первого уровня
500 мм
Уровней
4 шт.
Высота канального уровня
1600 мм
Высота блока
7000 мм
Температурный режим
Обычный

Подтвердите все вопросы — после этого параметры можно передать без повторного ввода.

08 / Комплектация

Компоненты для
Набивные

Карточки показывают только доступные позиции каталога; совместимость с «Набивные» и количество подтверждаются в спецификации заказа.

Автоматический результат

Геометрия, вместимость и предварительный BOM

Инженерное подтверждение

Несущие элементы, узлы, основание, проходы и документация

Расчёт по вашему объекту

Запросить расчёт: Набивные Drive-In / Drive-Through

Укажите груз, помещение, технику и ожидаемый поток. Если есть план объекта, его можно передать ответом назначенному менеджеру после регистрации заявки.
